Как нарисовать Бомбардировщик Юнкерс JU-87B карандашом

Ю-87 «Штука» против танков

Тем не менее, борьба с точечными целями, такими как мосты,
бункеры, танки и корабли, была нелегкой для пилотов «Ю-87». Для этого
требовалась большая практика. Из них наиболее опытным считался Фридрих ЛАНГ
(Friedrich LANG). Во время
Второй мировой войны он выполнил более 1000 боевых вылетов и написал:

Прицел пикирующего бомбардировщика

Тем не менее, эффективность Ю-87 «Штука» в борьбе
с танками считалась высокой, что подтверждается документами. Так, в докладе
командующего 3 гвардейским советским танковым корпусом о боевых действиях под
Харьковом весной 1943 г. сообщается:

Взлет «Штуки» после бомбардировки моста

История создания

Junkers Ju.87C, вид спереди

В 1935 году Кригсмарине утвердило проект постройки новых германских авианосцев — 2 корабля типа Graf Zeppelin. В связи с этим фирма Junkers получила задание на разработку специального палубного варианта Ju.87, который был разработан в 1939 году на базе Ju.87B. В марте-апреле 1938 года инженеры из Junkers переделали 2 серийных Ju.87B-1 (№ 4928, 4929).

Первый прототип Ju.87 V10 поднялся в воздух 17 марта 1938 года. Второй прототип Ju.87 V11 поднялся в воздух 12 мая 1938 года. Испытания прошли успешно, и вскоре заказали опытную партию из 10 самолетов Ju.87С-0

Как нарисовать парусное судно Бригантина карандашом поэтапно

  • Шаг 1

    Рисуем основу судна, его палубу и три мачты.

  • Шаг 2

    Изображаем уровень воды, которые доходит приблизительно до половины борта бригантины. С левой стороны судна рисуем бушприт — элемент, который выступает из носа судна. На мачтах рисуем реи, по четыре перпендикулярных на первых двух и две наклонных на третьей.

  • Шаг 3

    Изображаем такелаж бригантины, тросы которые удерживаю мачты, по четыре на первых двух и один на последней. В задней части борта рисуем подъем в виде прямоугольника.

  • Шаг 4

    На первой мачте изображаем парус.

  • Шаг 5

    Теперь дорабатываем его форму, подчеркивая каждую из четырех парусин дугой снизу. Также изображаем очертания паруса на второй и третьей мачте.

  • Шаг 6

    От бушприта на носу бригантины рисуем три троса удерживающих переднюю мачту судна. На центральной мачте подчеркиваем форму парусов, как в пятом

  • Шаг 7

    Дорисовываем три парусины на тросах, в передней части судна изображенных в прошлом шаге. И еще одну в задней части судна, которая крепится одним концом к мачте и двумя к палубе бригантины.

  • Шаг 8

    Более детальная прорисовка парусов, с изображением складок на них. Добавление пары тросов для подчеркивания формы судна, прорисовка веревочных лестниц, борта судна с подчеркиванием его текстуры и волн, по которым плывет корабль.

  • Шаг 9

    На данном этапе урок завершен. Вы можете оставить карандашный набросок или придать рисунку цвет. Желаем Вам творческих успехов!

Автор урока: sevenartland.ru

В битве под Курском

Первое крупное использования немецких противотанковых
самолетов произошло в битве под Курском. В начале июля 1943 г. противотанковые
эскадрильи на восточном фронте смогли использовать более 5100 машин «Хеншель
Hs 129» (Henschel Hs 129B),
«Юнкерс Ю-87G» и
«Мессершмитт Bf 110G» (Messerschmitt Bf 110G). Однако, основной удар танковых
бомбардировщиков по-прежнему ложился на плечи «Штук», которые
атаковали бомбами.

Штурмовик СС Вильгельм РОЕС (Wilhelm ROES) пережил наступление на Курск в
качестве радиста для связи с самолетами на командном танке лейбштандарта
«Адольф Гитлер»:

13 июля 1943 года командование 9 армии севернее Курска также
подтвердило то, что В.Роес пережил на юге:

Советские танки, пораженные пикированием

Под дружественным огнем

Время от времени войска могли на себе почувствовать, что
значит быть целью атаки «Штуки». Так, Рудольф фон Риббентроп (Rudolf von Ribbentrop) командир  танковой роты лейбштандарта:

Риббентроп и его люди слегка отстали. Другим же повезло
меньше. 13 июля 1943 г. Георг ЛУТТЕР (Georg LUTTER) военнослужащий
противотанкового подразделения, стал свидетелем того, как Ю-87
«Штука» непреднамеренно атаковала их позицию:

Наземная команда на полевом аэродроме у «Штуки». 1942 г.

Боевое применение

Как нарисовать Бомбардировщик Юнкерс JU-87B карандашомЗаретушированное фото и оригинал

Тренировки экипажей для Ju.87C начались еще в конце 1938 г. на Ju.87A в Травемюнде, где построили специальную взлетно-посадочную полосу, имитирующую полетную палубу. К началу Второй Мировой войны в составе 4 Tragergruppe 186 было 12 самолетов вариантов Ju.87В-1 и Ju.87C-О.

Самолеты данного типа приняли участие в Польской кампании 1939 года. Так, 3 сентября 1939 года группа из 11 самолетов Ju.87B-1 и Ju.87C-0 под командованием капитана Хьюго Блаттнера нанесли авиаудар по военно-морской базе Хель и потопили эсминец ORP Wicher и минный заградитель ORP Gryf, поврежденный авианалетом 1 сентября. В ходе налета один Ju.87C-О получил серьезные повреждения, и его пилот сразу отстрелил шасси, готовясь к вынужденной посадке на воду. Пилот определил, что самолет все еще управляется и долетел до своего аэродрома, где посадил самолет «на брюхо». Этот факт использовали для пропаганды. В печати появилась фотография Ju.87 без стоек шасси (их заретушировали). Подписи под ними в прессе утверждали, что этот самолет «потерял шасси при ударе о воду». В сентябре 1939 rода отряд 4 Tragergruppe 186 был преобразован в полнокровную группу, которая наряду с Ju.87C-О получила на вооружение и обычные Ju.87В-1. Спустя еще 10 месяцев группу включили в состав 1-й эскадры пикировщиков, сменив наименование на III/StG1.

29 апреля 1940 года постройку авианосца Graf Zeppelin приостановили. Вместе с этим прекратили производство Ju.87C-1, а выпущенные самолеты переделали Ju.87B-2. Построенные Ju.87C-0 использовали в Травемюнде для экспериментов до 1944 года. В 1944 году на одном из Ju.87C-0 испытывали 88 мм гладкоствольное орудие под фюзеляжем. Отдача от выстрела компенсировалась срабатыванием ракетных ускорителей. Испытания закончились неудачей, так как вовремя не сработали ускорители. Отдачей от выстрела срезало кронштейны крепления, и орудие повредило фюзеляж и хвостовое оперение.

Популярные статьи  Как нарисовать чиби - девочку с бантиком карандашом поэтапно

Советы по изготовлению модели Junkers Ju-87

 Виктор БАКУРСКИЙ

Конструкция самолета выполнена полностью из дюралиминия. Обшивка крепится к каркасу на заклепках.Фюзеляж овального сечения. Носовая часть фюзеляжа, в которой расположен двигатель, образована съемными металлическими панелями и отличается хорошей отделкой. Заклепочные швы по месту расположения подкрепляющих элементов панелей практически не видны и на чертежах не показаны. Хорошо заметны только стыки между панелями и места их крепления к мотораме. Панели капотов в зоне, прилегающей к воздушному винту, имеют двойную кривизну.

Центральная и хвостовая часть фюзеляжа собраны из панелей одной кривизны. Шпангоуты и стригеры, подкрепляющие обшивку, имеют V-образный профиль и крепятся к ней заклепками, идущими по каждой полке. В результате, все заклепочные соединения идут по обшивке в два ряда. При изготовлении макета самолета Ю-87 необходимо иметь в виду, что все заклепки на этом самолете были с потайной головкой и после грунтовки и покраски были практически не видны. Заметными заклепки становились только в процессе эксплуатации самолета, так как на них краска стиралась быстрее.

На фюзеляже в районе пилотской кабины справа и слева имелись специальные углубления (по три с каждой стороны), за которые экипаж держится руками при входе и выходе из кабины. В хвостовой части фюзеляжа перед стабилизатором имеется такелажное сквозное отверстие диаметром 50 мм, в которое вставляется стальная труба или лом, за которые поднимают хвост самолета.

При изготовлении макета следует обратить внимание на хорошо заметный шов, идущий вдоль фюзеляжа чуть выше осевой линии по правому и левому борту. Это технологический стык

В процессе производства самолета Ю-87 верхняя и нижняя части фюзеляжа изготавливались отдельно, а затем уже с помощью уголковых профилей склепывались в одно целое. Поэтому щель по данному стыку является самой широкой по сравнению с другими стыками обшивки.

Винт самолета был деревянным. Кок винта (обтекатель втулки) — выколотка из мягкого алюминиевого сплава. Кок довольно часто имел небольшие вмягины, полученные во время эксплуатации.

Крыло типа «обратная чайка» состоит из трех частей. Центроплан представляет одно целое с фюзеляжем. К ценроплану крепятся и шасси. В месте излома крыла находятся узлы крепления отъемных частей крыла, закрытые профилированной металлической лентой. Клепка панелей крыла выполнена аналогично фюзеляжу. На центроплане у борта фюзеляжа расположены резиновые коврики, предохраняющие экипаж и техников от скольжения по крылу.

Элероны и закрылки подвешены на кронштейнах так, что между ними и крылом образуется довольно большая щель, что является одной из характерных особенностей этого самолета.

Под крылом расположены специальные аэродинамические тормозные шитки с узкой щелью посредине. Щитки при пикировании поворачиваются перпендикулярно потоку воздуха (это может быть выполнено на макете)

При покраске макета необходимо обратить внимание на то, что щитки попадают в зону расположения опознавательного знака, который наносится не только на крыло, но и на сам тормозной щиток

Крылья Родины № 2’1992

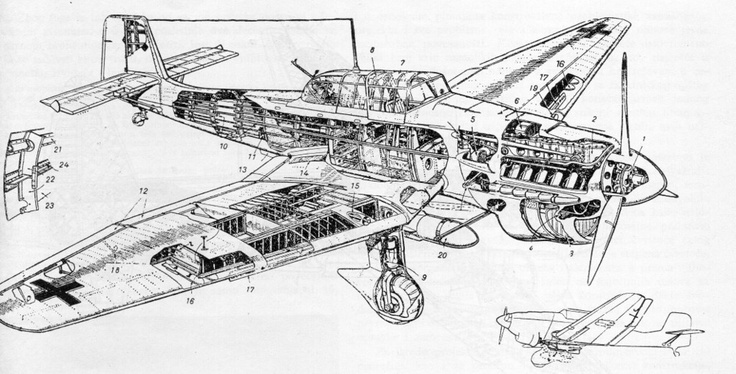

Описание конструкции

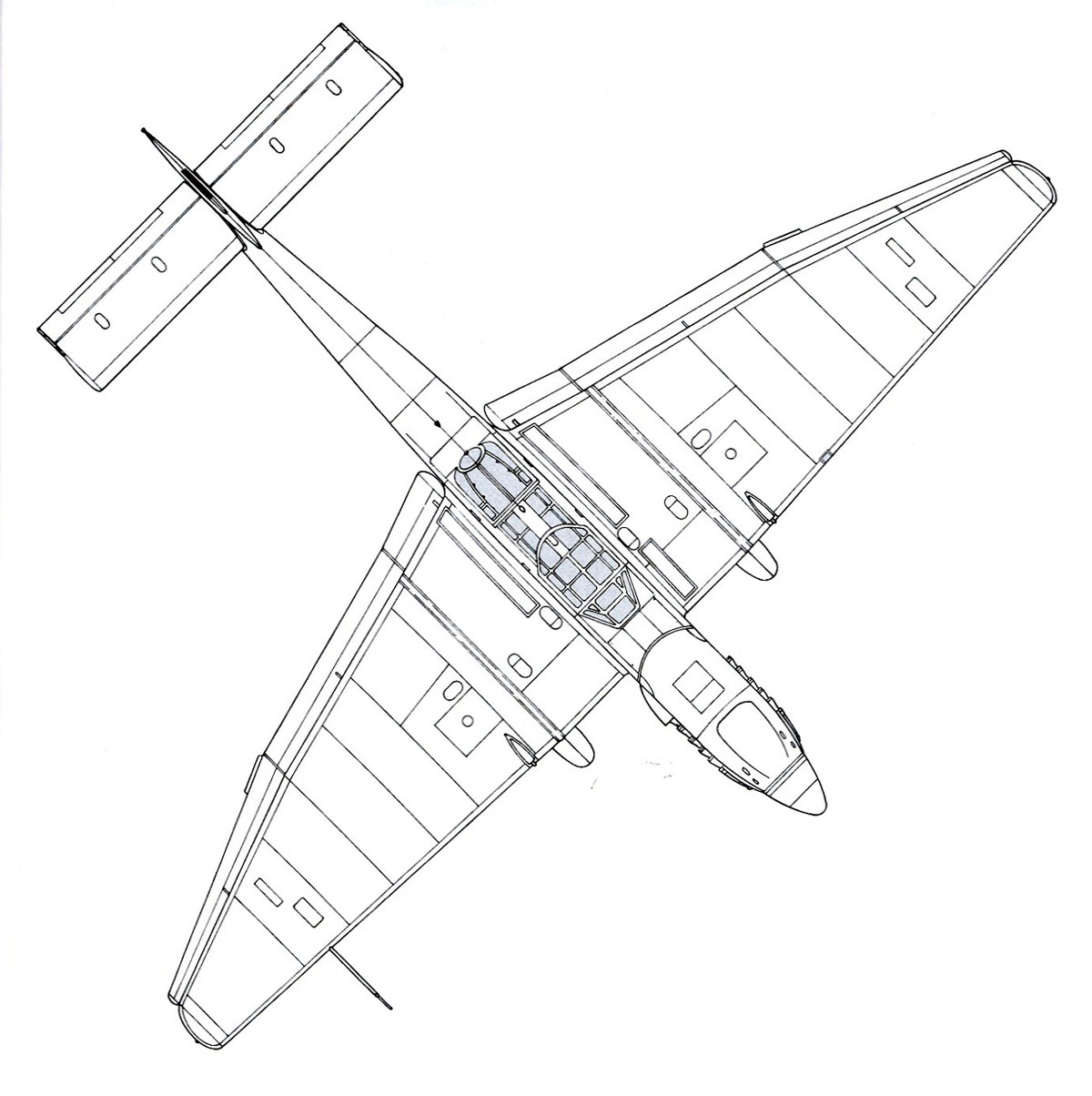

Схема Junkers Ju.87C

Фюзеляж

Фюзеляж цельнометаллический и овальный в сечении. Отличием от Ju.87B-1 являлось наличие кронштейнов для катапульты, которые устанавливались снизу фюзеляжа. В хвосте находилась надувная лодка и комплект морского спасательного снаряжения. Кабина пилотов находится посередине фюзеляжа. Фонарь кабины состоит из четырёх частей: переднего козырька, сдвижной части фонаря у летчика, неподвижной части между летчиком и бортстрелком и сдвижной части у бортстрелка.

Крыло и оперение

Крыло цельнометаллическое. Крыло выполнено по схеме «обратная чайка» с характерной W-образной формой. Отличием от Ju.87B-1 являлось уменьшение размаха крыла до 13,19 м. На версии Ju.87C-0 консоли крыла складывались вручную. На версии Ju.87C-1 хотели установить гидравлическую систему складывания консолей. Основное отличие заключалось в том, что в консолях надувных баллонов, увеличивающих плавучесть при аварийной посадке. Оперение однокилевое.

Шасси

Шасси неубирающиеся, классической конструкции. Стойки шасси накрывались съемными обтекателями и были взаимозаменяемы. Амортизация стоек — масляно-пневматическая. Размеры основных колес — 840×300 мм. В случае экстренной посадки на воду шасси имели возможность отстрела. Для посадки на авианосец использовался гак.

Силовая установка

Силовая установка состояла из V-образного двигателя жидкостного охлаждения Junkers Jumo-211Da мощностью 1200 л.с. Для увеличения дальности предусмотрели 300-л подвесные баки и 48-л маслобак.

Вооружение

Самолёты Ju.87C имели точно такое же вооружение как и сухопутные Ju.87B:

  • два 7,92-мм пулемета MG 17 (в крыльях).
  • один 7,92-мм пулемет MG 15 (на подвижной установке назад).

Также все самолёты имела подфюзеляжные держатели для 300-литровых баков, одной бомбы SC 500 весом 500-кг или 4 бомб SC 50 весом по 50-кг каждая и одной бомбы SC 250 весом 250 кг..

О знаменитых сиренах «Штук»

Безошибочный символ «Штук» – сирены. В основном их
называют «Иерихоновы трубы», даже в специальных книгах, но это неправильно.
«Иерихоновы трубы» действительно существовали в немецких люфтваффе, но это были
маленькие трубы, прикрепленные к крыльям бомбы и издававшие нервный звук после
ее сброса.

Знаменитые же сирены «Штук» — это маленькие
пропеллеры, установленные на обтекателе стоек шасси «Юнкерс Ю-87» и
приводимые в действие ветром. Официально они именовались «шумовым
устройством» (Lärmgerät). Экипажи же «Штук» называли их в основном просто
«сиренами».

Первоначально использовались редко

В то время как немецкая кинохроника показывала фотографии пикирующих
«Штук» во время Второй мировой войны, (первоначально бесшумные)
картины почти всегда сопровождались характерными звуками сирены. Однако, как
раз в то время, когда «Штуку» видели чаще всего — во время стремительного
продвижения 1939–1941 годов – их экипажи использовали сирены редко: первая
версия устройства не отключалась. Маленькие пропеллеры вращались с самого
старта и до посадки, что сильно мешало
экипажам.

Эрих Моргенштерн (Erich Morgenstern), который выполнил более 700 боевых вылетов в
качестве радиста «Штуки», рассказывал, что он летал с сиренами

Пропеллер на стойке шасси «Штуки»

Стали отключаться с 1942 г.

Это изменилось только в 1942 году, после введения версии
«Дора» Ю-87. Руководство люфтваффе все еще высоко оценивало психологический
эффект шумового устройства, особенно после того, как солдаты союзников
подтвердили, что атаки «Штук» были особенно нервными, когда те
атаковали с сиренами. Как писал французский офицер:

Популярные статьи  Как нарисовать пони с мороженым на голове карандашом поэтапно

Чтобы позволить экипажи снова использовать шумовые устройства,
в 1942 г. «Штуки» получили новую версию сирен, которую можно было
отключить. В руководстве к новому устройству говорилось:

Не подходит для шуток

Что могло бы произойти, если бы кто-то проигнорировал эти
инструкции, пережил опытный пилот Stuka Эрхард Янерт (Erhard Jahnert). Летом 1944 года он хотел пошутить над своими
товарищами, взлететь над собственным аэродромом и включить сигнализацию только
в середине пике:

Постепенно замолчали

В последние годы войны экипажи использовали сирены все реже и реже. Начиная с «Юнкерс Ю-87 D-5», которые пришли летом 1943 г., от установки шумовых устройств наконец отказались. «Штуки» использовались теперь в основном как штурмовики. Если же они атаковали цели в пикировании, то делали это на высокой скорости без пикирующих тормозов. Классические атаки с выдвинутыми тормозами для снижения скорости пикирования все больше уходили в прошлое – сирены также отслужили свое время.
